隔爆型真空電磁起動器

隔爆型真空電磁起動器適用範圍

QBZ係列礦用隔爆型真空電磁起動器主要適用於具有爆炸性危險氣體（甲烷、煤塵混合物）的煤礦井下，在額定電壓380、660V，額定頻率50Hz，額定電流至200A的三相交流中性點不直接接地供電係統中，對隔爆型三相鼠籠型電動機直接起動、停止和反轉控製。起動器具有失壓、過壓、短路、過載、斷相及漏電閉鎖等保護。

1、起動器采用三極真空交流接觸器，主觸頭密封在真空開關管內，無需維護，具有電弧不外露，適用於頻繁操作，主觸頭磨損小，電壽命長，安全可靠的特點。

2、起動器采用新型換相隔離開關，換相動作可靠，並有經改進的滅弧罩，滅弧效果良好。

3、具有就地和遠距離控製電機起動停止的功能，具有JDB型電機綜合保護器實現過載、斷相、短路及漏電閉鎖保護。

隔爆型真空電磁起動器環境條件

a）周圍環境溫度為-5℃~ +40℃；

b）相對濕度不大於95%（+25℃）；

c）海拔高度不超過2000m（0.08~0.11MPa）；

d）具有甲烷及煤塵混合氣體的煤礦井下；

e）無破壞金屬和絕緣材料的腐蝕性氣體的地方；

f）與垂直麵的安裝傾斜度不超過15°； g）在無顯著搖動和衝擊振動的地方； h）能防止滴水的地方； i）環境汙染等級為3級；

j）安裝類別為Ⅲ類；

隔爆型真空電磁起動器技術參數

型號 額定電壓（V） 額定電流（A） 可控功率（KW） 控製電壓（V）

QBZ-80 660（380） 80 68（40） 36（交流）

QBZ-120 660（380） 120 104（60） 36（交流）

QBZ-200 660（380） 200 170（100） 36（交流）

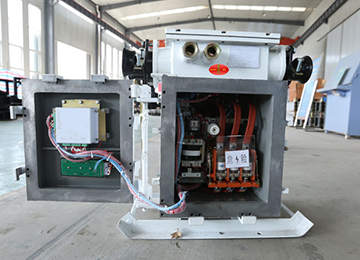

隔爆型真空電磁起動器實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯係我們的銷售人員進行具體核實
